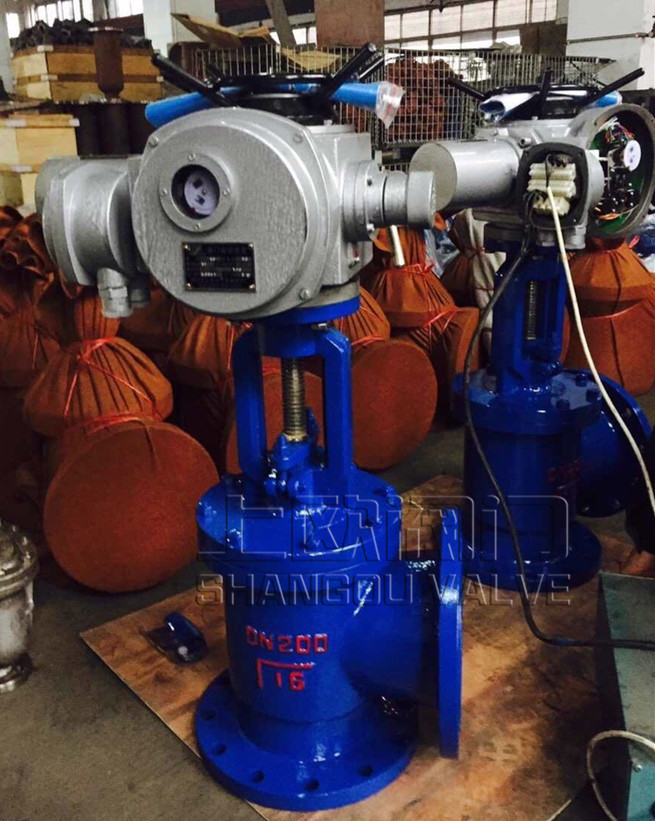

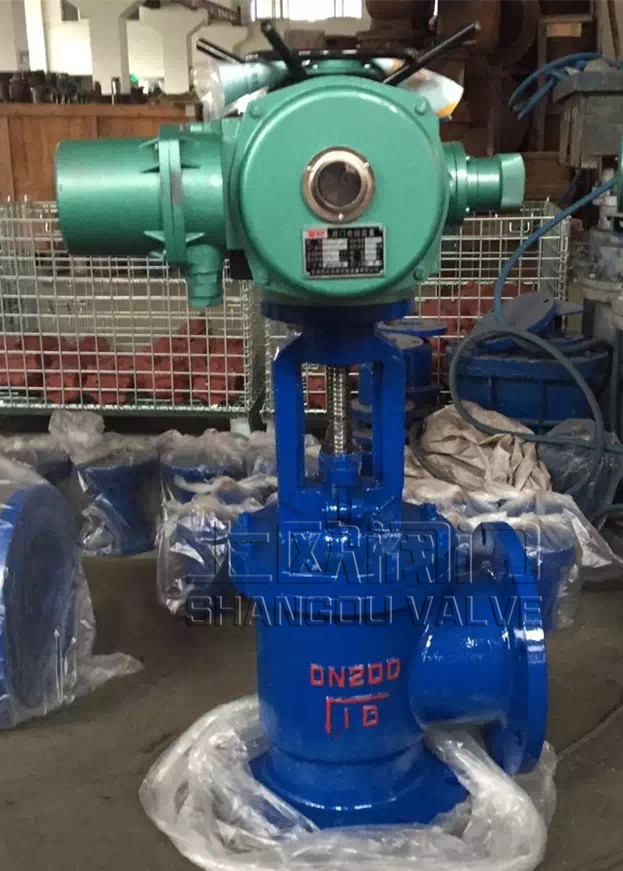

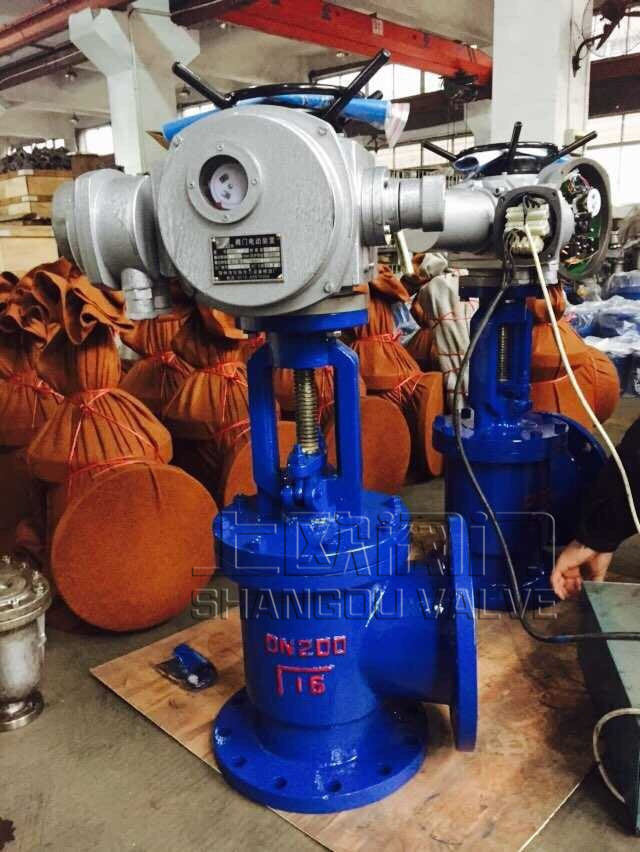

電動快開排泥閥
電動快開排泥閥介質為液,氣的管路上作截流作用。各型凈化設備及池子外部或管道上作于排泥，適用于水處理廠各類沉淀池,污泥池,用以排放水池內泥沙，污物及廢水。該閥采用雙室隔膜結構，運動無磨損，不因雜質而漏水，對泥沙淤積不敏感、潤滑、密封性能好，采用襯膠閥板，閥座斜度開口不易沉積泥雜物，驅動介質壓力低，采用手動或電動集中控制。經久耐用，使用壽命長。
電動快開排泥閥產品簡介
電動快開排泥閥介質為液,氣的管路上作截流作用。各型凈化設備及池子外部或管道上作于排泥，適用于水處理廠各類沉淀池,污泥池,用以排放水池內泥沙，污物及廢水。該閥采用雙室隔膜結構，運動無磨損，不因雜質而漏水，對泥沙淤積不敏感、潤滑、密封性能好，采用襯膠閥板，閥座斜度開口不易沉積泥雜物，驅動介質壓力低，采用手動或電動集中控制。經久耐用，使用壽命長。
電動快開排泥閥產品構造
電動快開排泥閥由角式閥體，支架和電動頭等三大部分組成，由電動頭帶動閘板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉,閥板為軟密封，關閉后密封性能好，無滲漏等優點。
電動快開排泥閥工作參數
| 壓力等級 | 1.0MPa 1.6MPa |
電動頭電壓 | 220V、380V訂貨時注明 |
閥體、支架材料 | 鑄鐵，球墨鑄鐵，WCB |
閥桿材料 | 不銹鋼 |
閥板材料 | 球墨鑄鐵，熱合橡膠、WCB熱合橡膠 |
法蘭連接標準 | GB/T 17241.6-98 |
試壓標準 | GB/T 13927-92 |
注：高度H如用戶需要加高訂貨時注明,不注明按尺寸表中H供貨 | |

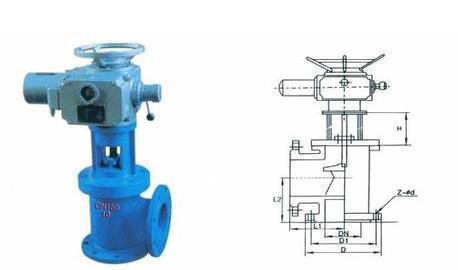

電動快開排泥閥連接尺寸
| DN | L1 | L2 | H | D | D1 | Z-фd |
50 | 110 | 95 | 200 | 165 | 125 | 4-8 |
80 | 135 | 125 | 230 | 200 | 160 | 4-8 |
100 | 160 | 125 | 250 | 220 | 180 | 8-18 |
150 | 205 | 145 | 300 | 285 | 340 | 8-23 |
200 | 220 | 185 | 350 | 340 | 295 | 8-23 |
250 | 260 | 205 | 400 | 395 | 350 | 12-23 |
300 | 280 | 245 | 450 | 445 | 400 | 12-23 |
400 | 335 | 310 | 550 | 656 | 515 | 16-25 |
用途
1、供介質為液、氣的管路上作截流作用。
2、供各型凈化設備及池子外部或管道上作于排泥，排污用。
